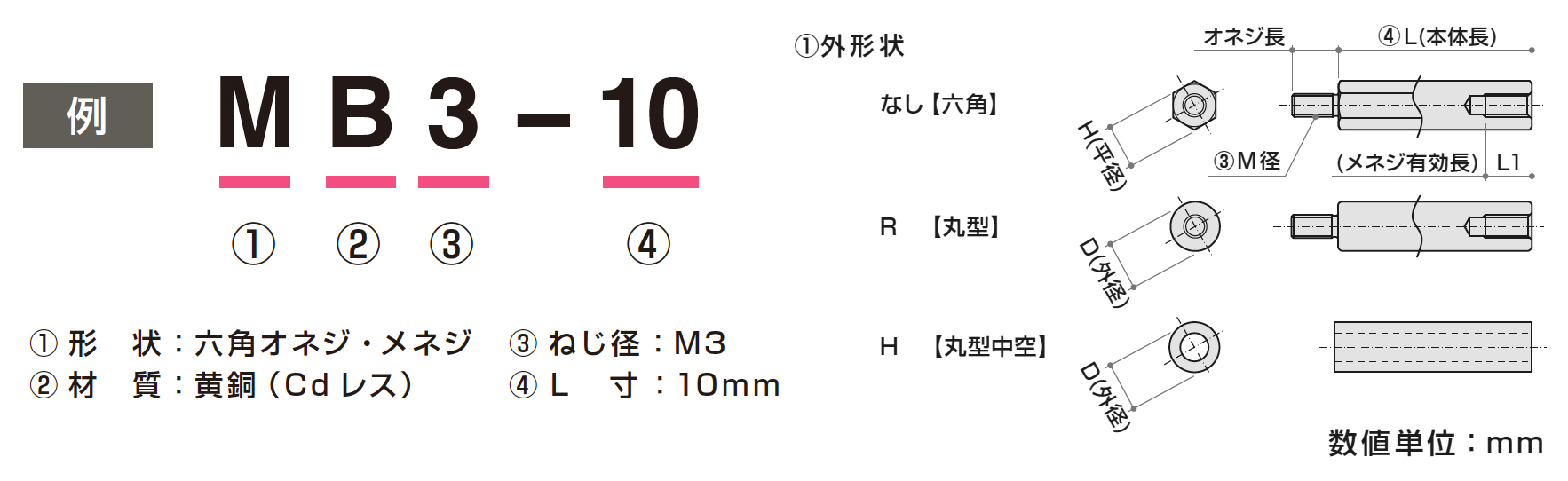

品番構成の見方

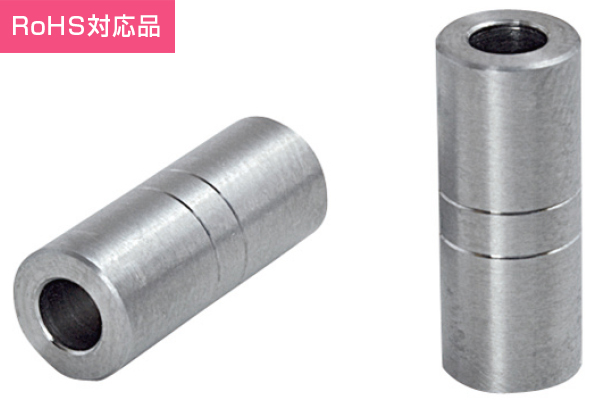

金属スペーサー
| 分類 | 金属スペーサー | ||||
| 材質 | 黄銅 | スチール | ステンレススチール | ||
| C3604BD | SUM相当 | SUS303Cu | SUS304 | SUS316 | |
| 材料記号 | B | L | U | U-4 | U-6 |
| 処理 | Niメッキ / (脱脂) | 三価Crクロメート | 脱脂 | 脱脂 | 脱脂 |
※黄銅スペーサーはすべてNiメッキ、無電解Niメッキ、脱脂（メッキなし）対応可能です。
品番構成
- 例 1：FB3-10
- 黄銅六角両メネジ / M3 / L=10
- 例 2：MFU26-30-6
- SUS316六角オネジ・メネジ / M2.6 / L=30
- 例 3：RFU3-20-4S
- SUS304丸型両メネジ / M3 / L=20 スリット付
- 例 4：HL4-50
- スチール丸型中空 / M4用 / L=50
形状記号
- (1)標準型
- F：六角両メネジ / M：六角オネジ・メネジ / MM：六角両オネジ / RF：丸型両メネジ / RM：丸型オネジ・メネジ / RMM：丸型両オネジ / H：丸型中空 / P：セットピース(軸保護) / C：ブロック（垂直取付）/ D：D-Sub取付（-D:ミゾ付）
- (2)特殊型
- ○H：平径・外径違い / ○F：皿ネジ取付用 / ○D：ねじ異径 / M1W：ワッシャ付（SW）/ M2W：ワッシャ付（SW、PW）/ MS：短間隔取付用 / ○-S：スリット付 / MT：薄板取付用

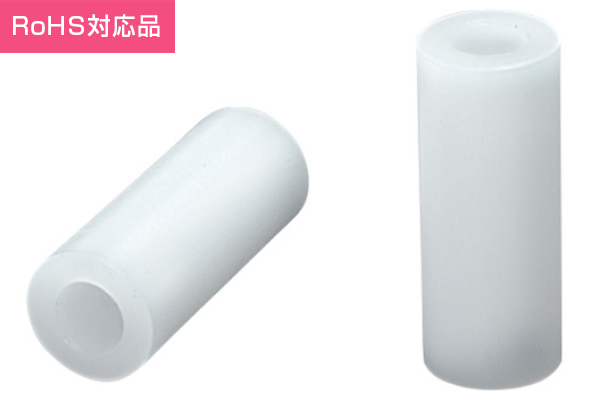

樹脂スペーサー
| 分類 | 樹脂スペーサー |
| 材質 | ポリアセタール |
| POM | |
| 材料記号 | P |
| 処理 | - |
品番構成
- 例 1：FP2-10
- POM六角両メネジ / M2 / L=10
- 例 2：MGP3-25
- POM六角オネジ(黄銅ねじ接着)・メネジ / M3 / L=25
- 例 3：RFP4-30
- POM丸型両メネジ / M4 / L=30
- 例 4：HP5-50
- POM丸型中空 / M5用 / L=50
- 例 5：CP3-10
- POMキューブ型(垂直取付用) / M3 / 10x10
形状記号
- (1)標準型
- F：六角両メネジ / MG：六角オネジ接着・メネジ / RF：丸型両メネジ / RMG：丸型オネジ接着・メネジ / H：丸型中空 / C：ブロック（垂直取付）
